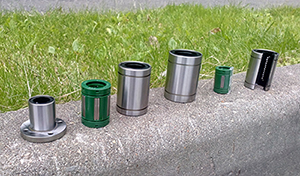

Шариковые втулки NTN-SNR

Шариковые втулки NTN-SNR в Подшипник.ру

Шариковая втулка, также известная как линейный подшипник – система линейного перемещения, используемая вместе с направляющейдля обеспечения безграничного прямолинейного движения. Тела качения в зоне нагрузки наружного кольца находятся в точечном контакте с направляющей. Это обеспечивает прямолинейное движение с минимальным сопротивлением, а также способствует достижению максимально точного и плавного хода при небольшой допустимой нагрузке.
Все шариковые втулки можно разделить на несколько типов в зависимости от конструкции, исполнения, системы уплотнений, а также размеров.

 Различают втулки:

  • Стандартные
  • Открытые
  • Закрытые
  • Двойные
  • Регулируемые
  • С фланцем
  • В корпусе
  • Удлинённые

Типы стандартных шариковых втулок NTN-SNR согласно европейскому стандарту (ISO):

Стандартные шариковые втулки, закрытый тип
Стандартные шариковые втулки закрытого типа серии BBE соответствуют стандарту ISO10285 и широко используются для различных применений благодаря высокой точности их цилиндрической формы и хорошим эксплуатационным характеристикам.
Стандартные шариковые втулки NTN-SNR закрытого типа могут поставляться в исполнении с уплотнениями. Наименования втулок с односторонним уплотнением: BBE12U, BBE12AU.
Наименования втулок с двусторонним уплотнением: BBE12UU, BBE12AUU.

Таблица подбора аналогов шариковых втулок NTN-SNR стандартной серии

SKF INA KBS NBS THK IKO THOMSON
LBCR.. KB.. LME.. KB.. LME.. LBE.. MA M..
LBCR..2LS KB..PP LME..UU KB..PP LME..UU LBE..UU MA M..WW

Стандартные шариковые втулки, открытый тип
Во избежание изгиба вала используют стандартные шариковые втулки NTN-SNR открытого типа вместе с опорными рейками. Как правило, это касается применений с увеличенным ходом. За счет такой комбинации достигается дополнительное увеличение жесткости.
Стандартные шариковые втулки NTN-SNR открытого типа могут поставляться в исполнении с уплотнениями. Наименования втулок с односторонним уплотнением: BBE12U-OP, BBE12AU-OP.
Наименования втулок с двусторонним уплотнением: BBE12UU-OP, BBE12AUU-OP.

Таблица подбора аналогов шариковых втулок NTN-SNR открытой серии

SKF INA KBS NBS THK IKO THOMSON
LBCT.. KBO.. LME..OP KBO.. LME..OP LBE..OP MA M..OPN
LBCT..2LS KBO..PP LME..UUOP KBO..PP LME..UUOP LBE..UUOP MA M..OPN WW

Стандартные шариковые втулки с круглым фланцем
Шариковые втулки NTN-SNR с круглым фланцем серии BBER обладают несколькими преимуществами:

  • Более эффективное расположение отверстий для корпуса или монтажных отверстий;
  • Экономия за счёт меньшего количества деталей и простоты установки.
  • Как результат – простота технического обслуживания

Стандартные шариковые втулки с круглым фланцем NTN-SNR могут поставляться в исполнении с уплотнениями.

  • Наименования втулок с односторонним уплотнением :BBER12U, BBER12AU.
  • Наименования втулок с двусторонним уплотнением: BBER12UU, BBER12AUU.

Двойные стандартные шариковые втулки Шариковые втулки NTN-SNR в Подшипник.ру

Двойные шариковые втулки серий BBE…L представляют собой тандем из двух стандартных шариковых втулок и имеют те же размеры. Такая конструкция позволяет противостоять значительным нагрузкам. Большим преимуществом такого типа шариковых втулок NTN-SNR является возможность замены одной такой втулкой двух стандартных. За счёт соосности втулок достигается высокая точность перемещения, а издержки снижаются.

Двойные стандартные шариковые втулки NTN-SNR могут поставляться в исполнении с уплотнениями.

  • Наименования втулок с односторонним уплотнителем: BBE12LU, BBE12LAU
  • Наименования втулок с двусторонним уплотнителем: BBE12LUU, BBE12LAUU

Двойные стандартные шариковые втулки c круглым фланцем

Шариковые втулки серий BBER…L сочетают в себе преимущества стандартных шариковых втулок с фланцем и двойных стандартных шариковых втулок NTN-SNR, за счет своей длины они обеспечивают жесткое линейное перемещение по одной оси, что позволяет избежать применения второго шарикоподшипника.

Двойные стандартные шариковые втулки NTN-SNR с круглым фланцем могут поставляться в исполнении с уплотнениями.

  • Наименования втулок с односторонним уплотнением: BBER12LU, BBER12LAU
  • Наименования втулок с двусторонним уплотнителем: BBER12LUU, BBER12LAUU

Стандартные шариковые втулки с фланцем посередине

Двойные шариковые втулки NTN-SNR серий BBERM… с фланцем посередине сконструированы специально для тех применений, в которых валы располагаются перпендикулярно посадочной поверхности. Они исключают необходимость использования корпуса и упрощают установку.

Двойные стандартные шариковые втулки NTN-SNR с фланцем посередине могут поставляться в исполнении с уплотнениями.

  • Наименования втулок с односторонним уплотнением: BBERM12U, BBERM12AU
  • Наименования втулок с односторонним уплотнением: BBERM12UU, BBERM12AUU

Купить шариковые втулки NTN-SNR можно в Подшипник.ру в городах: Москва, Владимир, Волгоград, Воронеж, Воскресенск (Мос.обл.), Екатеринбург, Казань, Коломна, Краснодар, Красноярск, Липецк, Майкоп, Набережные Челны, Нижний Новгород, Омск, Пенза, Ростов-на-Дону, Рязань, Самара, Санкт-Петербург, Ставрополь, Тула, Ульяновск, Уфа, Челябинск, Ярославль, а так же в любом другом городе России.

Подробнее узнать о шариковых втулках NTN-SNR можно в разделе информация.
