Подшипники и подшипниковые узлы NTN-SNR для пищевой промышленности

К компонентам оборудования для пищевой промышленности предъявляются жесткие требования, касающиеся как санитарно-гигиенических показателей, так и стойкости к воздействию влаги, перепадов температур, сильнодействующих моющих и дезинфицирующих средств. NTN-SNR Roulements является одним из мировых лидеров в производстве решений, специально разработанных для производителей пищевых продуктов.

Компоненты NTN-SNR Roulements применяются в оборудовании для многих сегментов пищевой промышленности:

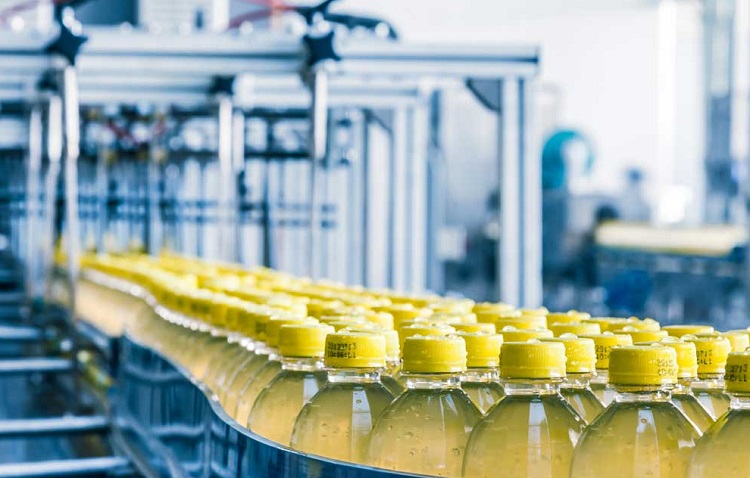

  • производства и розлива алкогольных и безалкогольных напитков;
  • мясопереработки;
  • производства мясных и рыбных консервов;
  • производства и фасовка мучных и кондитерских изделий;
  • переработки картофеля и кукурузы, производства чипсов и хлопьев.

Долговечные и высококачественные решения, разрабатываемые концерном NTN-SNR, позволяют производителям продуктов питания:

  • обеспечить соблюдение требований по безопасности и гигиене;
  • увеличить срок службы оборудования и механизмов;
  • повысить надежность и снизить вероятность преждевременного выхода оборудования из строя;
  • уменьшить время простоев и затраты на ремонтные работы.

Шариковые подшипники из нержавеющей стали

Для применения в пищевом оборудовании и работы в агрессивных средах (горячая вода, химические реагенты) концерн NTN-SNR разработал несколько линеек шариковых радиальных однорядных и корпусных подшипников из нержавеющих хромосодержащих сталей.

При производстве этих подшипников используются мартенситная сталь AISI 440C или QD51, из которой изготавливаются тела качения, наружные и внутренние обоймы. Для производства сепараторов также применяются аустенитные стали AISI 302 или AISI 304.

NTN-SNR поставляет три серии шариковых радиальных однорядных подшипников для данной сферы применения:

  • S6000 и S6200– с диаметром внутреннего отверстия от 10 до 40 мм;
  • S6300 – с диаметром внутреннего отверстия от 10 до 25 мм.

Данные подшипники из нержавеющей стали выпускаются только закрытого типа, с предварительно нанесенной нетоксичной смазкой, удовлетворяющей требованиям USDA H1. В качестве уплотнений используются контактные уплотнения из бутадиен-акрилнитрильного каучука, обеспечивающие высокую защиту от попадания загрязнений вовнутрь подшипника. Рекомендованный диапазон рабочих температур от – 20 до +110 С.

Также NTN-SNR выпускает следующие серии корпусных подшипников, применяющихся в пищевой промышленности:

  • SUC 200 и SES 200 с диаметром внутреннего отверстия от 12 до 60 мм - для работы в условиях коррозионных сред (вода, растворы моющих и дезинфицирующих веществ);
  • MUC 200 FD с диаметром внутреннего отверстия от 20 до 40 мм - для работы в условиях коррозионных и бактериальных сред.

Главной особенностью этих корпусных подшипников является наличие наружной сферической поверхности, что делает их самоустанавливающимися. Благодаря этому они способны компенсировать нарушение соосности до ±5-6˚. Кроме того, для возможности повторного нанесения смазки корпусные подшипники снабжены смазочными канавками и отверстиями.

Шарикоподшипниковые корпусные узлы

В ассортименте NTN-SNR Roulements насчитывается более 8000 артикулов корпусных подшипников, корпусов и различных узлов на их базе. Подшипниковые узлы NTN-SNR часто применяются в конвейерах, транспортных лентах, фасовочных линиях и предназначены для установки на валы диаметром от 12 до 140 мм.

В стандартной комплектации шарикоподшипниковый узел включает:

  • корпусной подшипник, представляющий собой однорядный радиальный шарикоподшипник со сферической поверхностью на наружном кольце;
  • корпус, имеющий соответствующее сферическое отверстие под подшипник;
  • торцевые крышки для защиты внутренних компонентов узла от внешних загрязнений (влаги, пыли, коррозионной среды...).

Компанией NTN-SNR Roulements серийно выпускаются подшипниковые узлы с корпусами из литого чугуна, углеродистой стали, нержавеющей стали, нетоксичного термопласта.

При эксплуатации в условиях повышенной влажности, воздействия различных химических веществ, а также при возможности контакта с пищевыми продуктами рекомендуется применять узлы на основе корпусов из нержавеющей стали AISI 304. Эти корпуса могут комплектоваться подшипниками типа SUC 200 и SES 200.

Термопластиковые корпуса, которые работают с подшипниками серии MUC 200 FD, изготавливаются из полибутилентерефталата (PBT), обеспечивающего хорошую коррозионностойкость, работу при повышенных температурах (до 115°С) и высоких нагрузках. Они рекомендованы к работе во влажной атмосфере, при контакте с пищевыми продуктами, а также с химическими реагентами, вызывающими нежелательные химические реакции с иными конструкционными материалами.

Если непосредственного контакта с пищевыми продуктами не предусматривается и не нужна повышенная коррозионностойкость, возможно использование корпусов:

  • из чугуна -  при действии значительных нагрузок;
  • из листовой штампованной стали - для малонагруженных узлов.

Применение подшипников со специальными уплотнениями и высокотемпературной смазкой совместно с чугунными корпусами расширяет диапазон операционных температур до +200˚С.

Для условий повышенной запыленности (к примеру, мучное производство) NTN-SNR предлагает корпусные подшипники с тройными уплотнениями, однако при этом максимальная скорость вращения подшипников уменьшается до 500 об/мин.

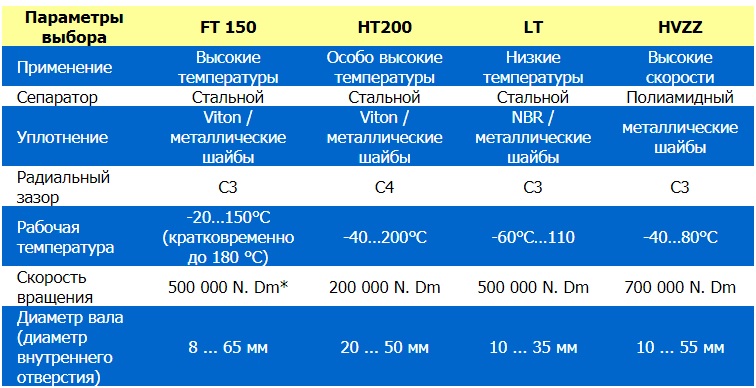

Подшипники Topline

Специально для оборудования пищевых производств, где подшипники должны работать в экстремальных условиях (на высоких скоростях вращения, при высоких и низких температурах), концерн NTN-SNR Roulements разработал линейку специальных шарикоподшипников TopLine с высокими эксплуатационными характеристиками.

В линейку входят 4 группы подшипников:

  • FT150 – для высокотемпературного (до + 150ºС) и высокоскоростного применения;
  • HT200 - высокотемпературные (до + 200ºС) - для оборудования пекарен, в том числе, печей;
  • LT – низкотемпературного применения (до - 60ºС) – для применения в холодильном оборудовании;
  • HVZZ – высокоскоростного применения с малым уровнем шумности - для вентиляторов и компрессоров;

Для каждой группы подшипников специально подобраны высокоэффективные смазочные материалы. Кроме того, разработаны три вида встроенных уплотнений:

  • из фторкаучукового полимера VITON для работы при температурах до +200 ºС (для FT150 и HT200);
  • из бутадиенакрилнитрильного каучука (NBR) для работы в нормальных условиях (для LT);
  • металлические защитные шайбы для высоких скоростей вращения.

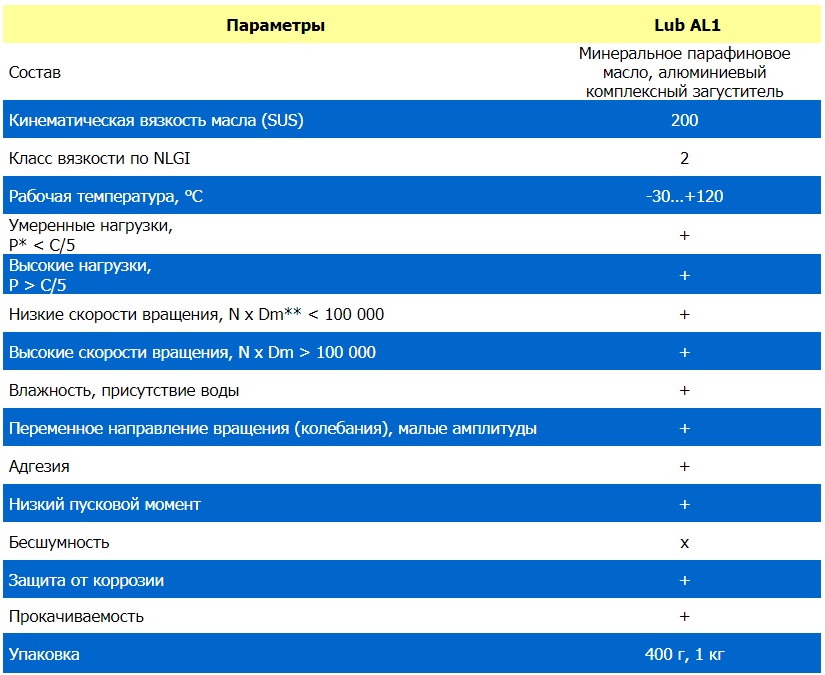

Пластичная смазка SNR Lub AL1

Для опорных и антифрикционных подшипников, применямых в пищевом оборудовании, NTN-SNR Roulements рекомендует использовать многофункциональную пластичную смазку SNR Lub AL1, специально разработанную для смазывания пищевого и медицинского оборудования. Этот продукт создан с использованием алюминиевого комплекса в качестве загустителя и специально подобранных парафиновых масел, одобренных для случайного контакта с пищевыми продуктами.

Данная смазка разработана специально для обеспечения надежного смазывания и защиты подшипников от износа и хорошо противостоит вымыванию водой. Она заменяет традиционные пластичные смазки в современном оборудовании пищевых и фармацевтических предприятий и обеспечивает значительный срок службы при высоких механических нагрузках.

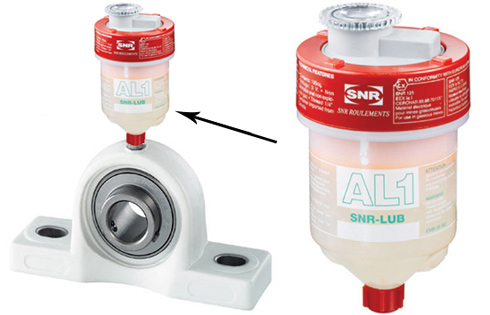

Смазка SNR Lub AL1 имеет допуск USDA 1998 H-1, что позволяет использовать ее в узлах и механизмах с возможностью случайного контакта с пищевыми продуктами. Также она рекомендована к использованию в централизованных и автоматических системах смазки (лубрикаторах).
