Подшипники для спортивных и лечебных тренажеров Видеоматериалы

Профессиональные спортсмены и все желающие поддерживать свое тело в хорошей физической форме эксплуатируют множество типов кардио- и силовых тренажеров. Аналогичные тренажеры используются и при лечении и реабилитации пациентов с нарушениями нервной системы, опорно-двигательного аппарата или травмами. Тренажеры сейчас можно встретить не только в фитнес-клубах, спортивных комплексах и медицинских центрах, но и в частном пользовании – в городских квартирах и загородных домах.

Несмотря на огромное разнообразие спортивных и лечебных тренажеров, предназначенных для нагрузки разных групп мышц, их объединяет наличие поворачивающихся, качающихся и вращающихся узлов и механизмов. А это, в свою очередь, означает необходимость включения в их конструкцию подшипников качения и скольжения, которые нуждаются в периодической смазке, проверке и, при необходимости, замене.

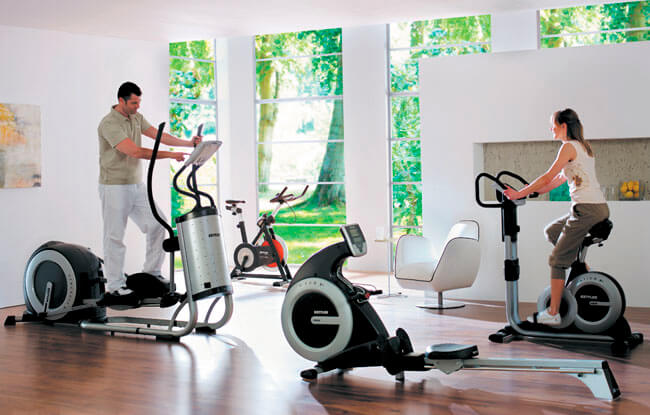

Всё разнообразие тренажеров

Спортивные тренажеры, как известно, изобретены для имитации обычных спортивных активностей, которые невозможны, например, в данной местности, в данное время года или в данных обстоятельствах. Ходьба, бег, езда на лошади и на велосипеде, гребля на байдарке – для всего этого разработаны разные типы тренажеров, которые в основном используются для кардиотренировок, то есть оказывают умеренную нагрузку не только на определенные группы мышц, но и оздоровляющее действуют на сердечно-сосудистую систему.

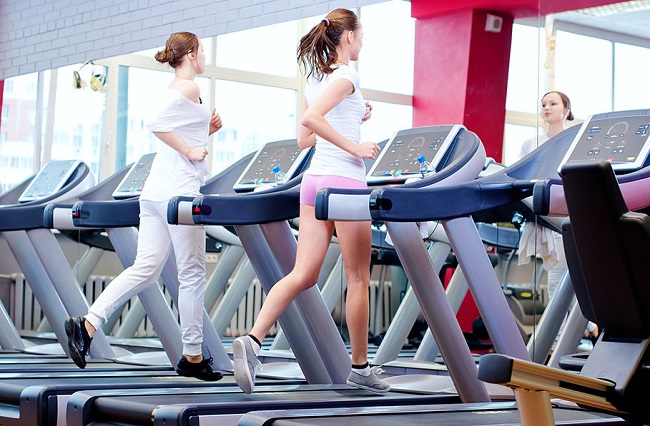

• Беговые дорожки служат для имитации ходьбы и бега;
• Степперы – для имитации подъема по лестнице;
• Райдеры – воспроизводят нагрузки при верховой езде;
• Эллиптические тренажеры – имитируют бег на лыжах;
• Гребные тренажеры – греблю на лодке или каноэ;
• Велотренажеры, очевидно, имитируют езду на велосипеде. Причем помимо классических велотренажеров с обычной вертикальной посадкой также разработаны лежачие велотренажеры, созданные для реабилитации больных после инсульта или пациентов с нарушениями опорно-двигательного аппарата.

Существуют даже тренажеры, представляющие собой «бесконечный скалодром» с вращающейся вертикальной стенкой с уступами и захватами для тренировок скалолазов.

Кроме того, получили широкое распространение специализированные силовые тренажеры или универсальные силовые комплексы для вертикальной и горизонтальной тяги и развития разных групп мышц. Их характерной особенностью является точное дозирование направления прикладываемых нагрузок, что достигается системой блоков, рычагов и подбором весов.

  Скрыты от глаз, но очень важны

Большое разнообразие конструктивных решений тренажеров, а также большое число производителей приводит к тому, в составе тренажеров эксплуатируется широкая номенклатура подшипников:

• насыпные и сепараторные подшипники (без внутреннего и внешнего колец);
• радиальные шарикоподшипники серий 6xx и 6xxx разных размеров и исполнений (например, 6001 и 6000 ZZ, 2RS, 2RSH);
• опорные однорядные и двурядные ролики серии LR;
• игольчатые однорядные подшипники серии RNAO с массивным наружным кольцом машинной обработки;
• игольчатые однорядные подшипники серии JP c внутренним кольцом;
• упорные игольчатые подшипники;
• линейные шариковые подшипники (шариковые втулки) серий KB, LME, LMES, LM.

Попробуем вкратце разобраться, где какие подшипники можно встретить.

Так, в велотренажерах подшипники задействованы, прежде всего, в механизме каретки – узла, который соединяет раму с ведущей звездочкой и педалями. Как правило, тут используется пара подшипников, но иногда бывает и 4 штуки. Кроме того, по два подшипника задействованы во втулках педалей, обеспечивая их вращение. Общее правило таково, что в бюджетных моделях тренажеров используются насыпные или сепараторные подшипники без колец, а в моделях премиум-класса - более надежные промышленные шарикоподшипники 6xxx серии.

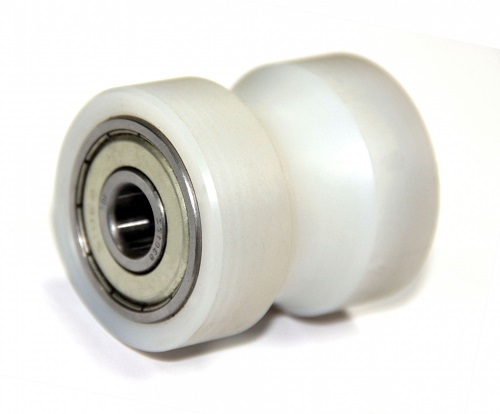

Те же шарикоподшипники 6xxx серии используются и эллиптических тренажерах, в электромоторах беговых дорожек, во многих роликах, блоках и кронштейнах силовых тренажеров. В ведущих валах беговых дорожек используются и подшипники серии 6XX, например, подшипник S608RS с внутренним диаметром 8 мм и внешним - 22 мм.

Там, где высокие нагрузки сопутствуют высоким скоростям вращения, задействуются игольчатые подшипники. В поворотных узлах применяются подшипники скольжения (втулки) из различных материалов – от стали и бронзы до фторопласта. Кроме того, в некоторых моделях профессиональных силовых тренажерах премиального сегмента используются линейные шарикоподшипники (шариковые втулки).

В условиях отапливаемого помещения тренажеры не подвергаются таким экстремальным воздействиям, как велосипеды – они не попадают под дождь, не испытывают жару и холод, в них не попадает грязь и песок. Тем не менее, в фитнес-центре или тренажерном зале велотренажеры эксплуатируются даже более интенсивно, чем велосипеды. Это означает, что качественные промышленные подшипники здесь будут показывать больший срок службы и более оправданы, чем дешевые насыпные подшипники из разрозненных шариков.

Есть еще один нюанс подбора подшипников для тренажеров. Так как речь идет об оснащении спортивных и медицинских учреждениях и о тесном контакте тренажера с клиентами фитнес-клубов или пациентами реабилитационных центров, то совершенно недопустима утечка смазки из подшипников! Этот фактор также приходится учитывать при выборе исполнения подшипник. Так, среди всех вариантов шарикоподшипников менее всего подходит открытый вариант, а наиболее более предпочтительны – с двусторонними полимерными или металлическими уплотнениями или защитными пластинами.

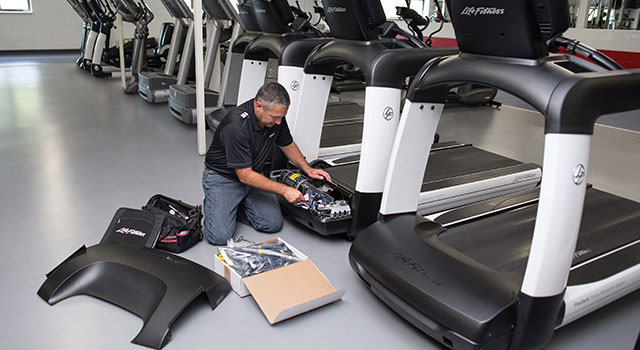

Ремонт тренажеров и замена подшипников

Интенсивное использование тренажеров в спортивных и медицинских центрах неизбежно приводит к тому, что подшипники в движущихся или вращающихся узлах исчерпывают свой ресурс и выходят из строя.

Специалисты Подшипник.ру, ведущего российского поставщика импортных подшипников, выделяют несколько внешних признаков выхода подшипников из строя:

• скрип, скрежет или стук в процессе использования тренажера;
• повышенная вибрация узлов, вращающихся с большой скоростью;
• повышенный люфт роликов, блоков и других вращающихся узлов;
• заклинивание вращающихся или поворачивающихся узлов.

К сожалению, большая часть подшипников в тренажерах недоступна для самостоятельной замены. Как демонтаж вышедшего из строя, так и установка нового подшипника требуют использования специальных инструментов – съемников и монтажных втулок. Более того, даже узнать точные размеры или маркировку подшипника чаще всего невозможно без частичной разборки тренажера – хотя бы снятия декоративных внешних панелей или элементов корпуса.

Поскольку каждая замена подшипников в тренажерах требует привлечения квалифицированных сторонних специалистов, работа которых оплачивается даже дороже стоимости самого подшипника, выбирать стоит только высоконадежные подшипники известных западных производителей с длительным сроком службы. Более того, если речь идет о бюджетных тренажерах китайских производителей для интенсивного профессионального применения, то рекомендуется уже перед началом эксплуатации заменить установленные безымянные подшипники с неизвестным качеством на проверенные подшипники таких брендов как NTN, NSK, INA-FAG и т.п.

Федеральная компания Подшипник.ру является официальным дистрибьютором ведущих мировых производителей подшипников NTN-SNR, NSK и Timken, а также официальным торговым партнером INA-FAG и других европейских и японских брендов. Широкая филиальная сеть (30 филиалов по всей России) и отлаженная логистика позволяют доставить подшипники для тренажеров в любой населенный пункт страны. Опытные менеджеры и сервисные инженеры помогут подобрать подходящие качественные подшипники для тренажеров по их маркировке, размерам или по фотографии. Подшипник.ру осуществляет продажи импортных подшипников для тренажеров как представителям сервисных центров и ремонтных мастерских, так и частным лицам.

  Занимайтесь спортом, пользуйтесь тренажерами и не забывайте о важности качественных подшипников для их безупречной работы!
